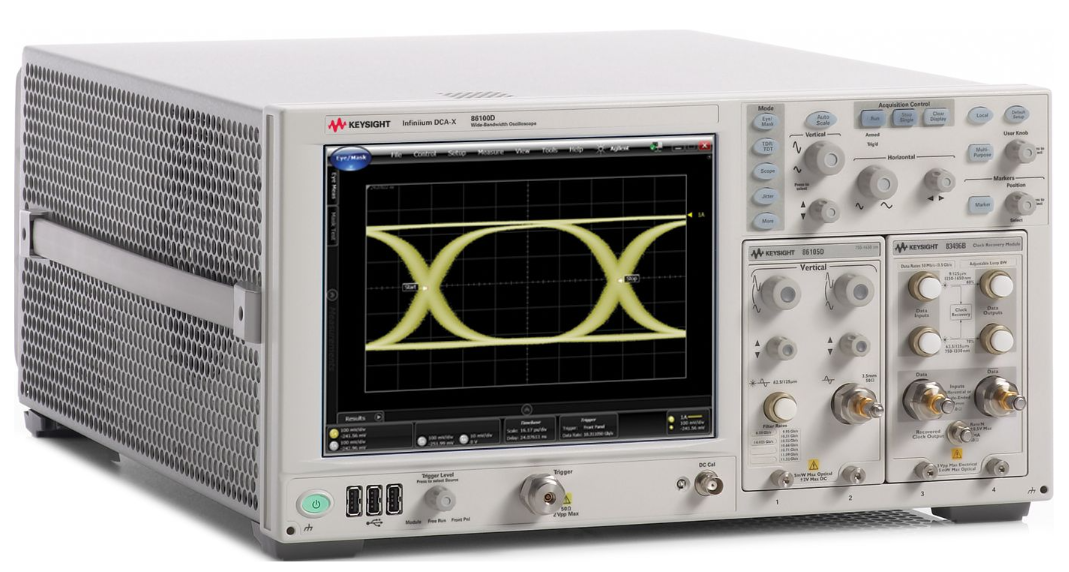

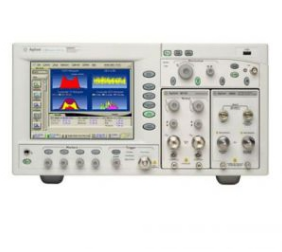

是德科技(Keysight) 86100D 宽带宽示波器主机

一、整机基础信息 品牌：Keysight 是德科技（原安捷伦 Agilent） 型号：86100D Infiniium DCA-X 品类：模块化数字通信分析仪（光电宽带采样示波器主机） 定位：高速光模块、高速 Serdes、PCB 信号完整性测试平台，原厂经典机型，二手市场主流 配置选件：092、STR 标准触发、GPI 内置 GPIB 程控卡 二、各选件详细功能 86100D-092：内置固定固态硬盘是德科技 主机自带内置固态存储，本地存储眼图、波形、抖动数据、测试报告，无需外接硬盘，支持长时间连续采集记录，设备标配存储方案。 86100D-STR：Standard Trigger 标准触发（基础款触发） 触发带宽：3.2GHz，基础眼图、普通 NRZ 信号捕获； 无码型触发、无长序列存储、无高阶时钟恢复触发； 主机固有本底抖动约 1.2~1.7ps RMS，适合常规光模块出厂基础检测； 对比 ETR 增强触发：不支持超长码型、PAM4 深度抖动分析、多模块同步时钟恢复。 86100D-GPI：内置 GPIB 程控接口卡Keysight 背板集成 IEEE488.2 GPIB 总线，搭配 LAN、USB、RS232 多通讯接口，兼容 SCPI 标准指令，可接入自动化 ATE 产线、实验室程控系统，批量自动测试。 三、核心硬件规格 插槽拓展：4 个前置通用模块槽，可自由搭配光电采样模块、TDR 阻抗模块、光接收模块，最高同步 16 通道采集 显示屏幕：10.4 英寸 XGA 彩色 TFT 液晶屏（1024×768），同屏显示眼图、波形、抖动直方图、幅度统计数据 信号测试带宽：搭配对应模块最高支持 90GHz，覆盖 50Mb/s~80Gb/s NRZ/PAM4 高速信号 采集性能 ADC：14 位，平均等效 16bit 低噪声，底噪低至 250μV 时间分辨率最低 62.5fs，时间间隔精度 1ps 机身尺寸 4U 标准 19 英寸机架机箱：221mm (高)×426mm (宽)×530mm (深)，台式 / 上架两用 系统软件：预装 Windows 系统，搭载 FlexDCA 专业信号分析软件，内置以太网标准眼图模板 四、整机核心优势 一机多用：光眼图测试、高速电信号波形分析、TDR/TDT 时域阻抗 S 参数测量三合一 模块化灵活扩展：按需选配光通道、高速电通道、TDR 模块，适配不同速率测试需求 多总线程控：GPI+LAN+USB 全接口，适配产线自动化批量检测 操作简单：STR 标准触发满足常规光器件基础眼图、消光比、速率测试，性价比高 全兼容老款模块：向下兼容 86100C 全系列光电插件，存量模块可复用 五、典型应用场景 25G/100G/200G 普通 NRZ 光模块基础眼图、消光比、光功率出厂质检 短距 VCSEL、PON 光收发器件常规性能验证 PCB、高速线缆基础 TDR 阻抗、差分损耗简易测试 高校实验室基础高速数字、光通信教学实验 低成本自动化基础 ATE 测试工位搭建
