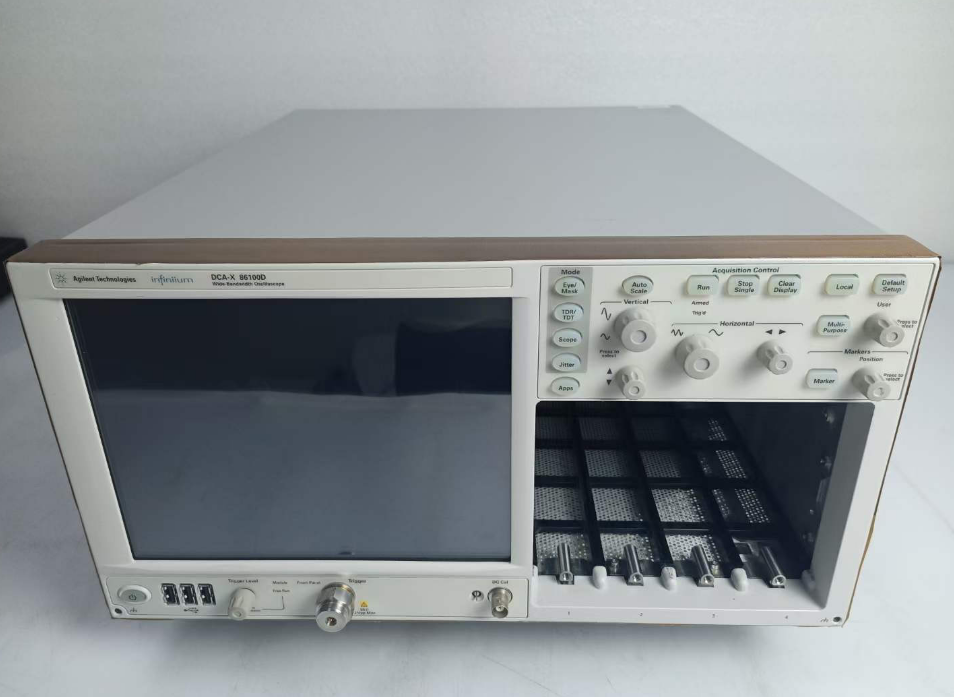

是德科技(Keysight) 86100D 宽带宽示波器主机

一、基础信息 品牌：Keysight 是德科技（原安捷伦 Agilent） 型号：86100D 品类：模块化数字通信分析仪（DCA-X 光电采样示波器主机） 状态：原厂已停产，高速光通信、高速数字信号完整性行业标杆二手设备 定位：一体化高速光电测试平台，可搭配光接收、高速电采样、TDR 阻抗模块，覆盖 50Mb/s~80Gb/s NRZ/PAM4 信号测试是德科技 二、硬件核心规格 拓展插槽：前置 4 个通用模块插槽，最多同时接入 4 块模块，同步采集 16 通道信号 显示屏幕：10.4 英寸 XGA 彩色触控液晶屏（1024×768），同屏显示眼图、波形、抖动直方图、幅度统计数据Keysight 整机尺寸：4U 标准 19 英寸机架机箱 基础尺寸：221mm (高) × 426mm (宽) × 530mm (深) 系统配置：内置 Windows 系统，搭载 FlexDCA 专业信号分析软件 本底噪声与时基：标配机型底噪低至 250μV；选配 PTB 精密时基后固有抖动低至 100fs RMS 程控接口：标配 LAN、USB、RS232，可选 GPIB 卡实现自动化产线程控 三、主流可选配置选件 092：内置固态硬盘，本地存储波形、眼图、测试报告 STR：标准触发（3.2GHz 带宽，基础边沿触发） ETR：增强触发（13GHz 带宽，支持超长 PRBS 码型、PAM4 深度抖动分析） PTB：内置精密时基，大幅降低整机固有抖动 GPI：GPIB 程控接口卡，适配传统自动化测试系统 四、四大测试模式（一机多用） 示波器模式：高精度波形采集，还原高速光电原始信号 眼图 / 模板模式：光模块发射机合规测试，自动计算眼图裕量、消光比 抖动分析模式：TJ/RJ/DJ、TDECQ、相位噪声、PLL 环路精准表征 TDR/TDT 模式：PCB、高速线缆阻抗、差分损耗、时域 S 参数测量 五、核心产品优势 模块化灵活扩展：自由搭配光模块、高速电采样头、TDR 模块，按需搭建测试方案 超高测试精度：搭配 PTB 时基可实现 fs 级时间分辨率，适配 800G/1.6T 相干光模块研发 完备合规测试库：内置 50 + 行业标准眼图模板，一键输出标准化测试报告 全接口自动化：LAN/GPIB/USB 多总线兼容 SCPI 指令，适配工厂批量 ATE 产线 向下兼容：完全兼容 86100C 全系列旧款测试模块，复用现有设备降低成本 六、典型应用场景 高速光模块：25G/100G/400G/800G NRZ/PAM4 光收发器、VCSEL、相干光器件眼图、抖动、消光比检测 高速数字硬件：PCIe5.0/6.0、DDR5、FPGA SERDES 信号完整性验证 PCB / 高速线缆：TDR 阻抗匹配、差分损耗、去嵌入仿真测试 高校实验室、科研院所高速光通信、射频微电子精密实验 光通信器件量产自动化质检工位
