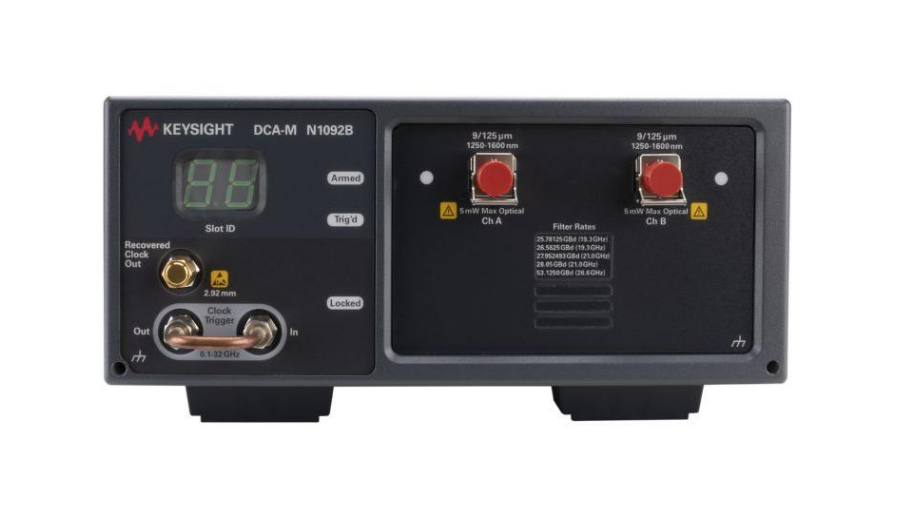

是德科技(Keysight) N1092B 采样示波器

一、基础定位 属于SX2 系列紧凑型光通信采样示波器（DCA-M），无电气通道，纯双光输入，面向 20~64GBaud 高速光收发测试，兼顾研发与产线自动化测试，USB 直连电脑运行 FlexDCA 软件，无需大型主机框架是德科技。 二、产品参数 通道配置：2 路光通道，0 路电通道 标准带宽（30A 标配）：28 GHz（-3dB 光带宽）；选件 40A 可解锁 > 40GHz 未滤波带宽 波长覆盖：830~1600 nm，出厂校准 850/1310/1550nm，兼容单模 / 多模光纤 接收灵敏度：噪声基底＜5 µW，输入光功率 5 mW max 抖动性能：固有抖动＜200 fs rms，适合 TDECQ、眼图、抖动精准测试 采样速率：最高 250 kHz，产线高速批量测试吞吐量高 外形尺寸：88.26×207.4×485 mm，重量 6.1 kg 数据速率覆盖：8.4~64 GBaud，支持 NRZ/PAM4 高速光信号 三、关键可选选件 硬件类 30A：28GHz 放大接收机（标配必选） 40A：超 40GHz 宽带光接收 CDR：集成时钟恢复（仅 A/B 型号支持，PAM4 / 高速 NRZ 必备） LOJ：低抖动时基，TDECQ 测量强制要求 PLK：码型锁定触发，长码流稳定捕获 IRC：脉冲响应校正，优化信道均衡测量 280/168/206：对应 28G/25.78G/20.625G 标准参考滤波
