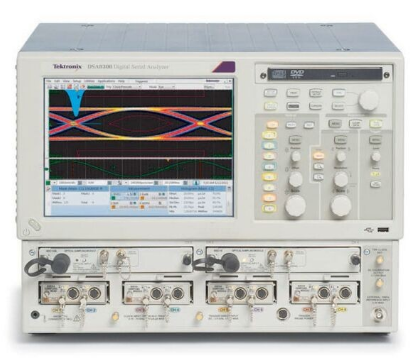

泰克(Tektronix) DSA8300 采样示波器

一、产品概述 DSA8300 是泰克高端模块化等效时间采样示波器（数字串行分析仪），区别于实时示波器，专为超高速重复信号测试设计。主机搭载 6 个插槽，可选配电气采样模块、光电采样模块、时钟恢复模块，最多支持 8 通道同步采集。具备超低时基抖动、16bit 超高垂直分辨率，支持高速电信号、光信号眼图、抖动、TDR 阻抗、S 参数测试，广泛用于 100G/400G 光模块、高速串行总线、射频互连、硅光器件研发验证。 ⚠️重要区分：DSA8300 = 采样示波器（Equivalent Time）；DPO/DSA70000 系列 = 实时示波器（Real-Time）；采样示波器仅可测量周期性重复信号，带宽上限更高，不适合单次瞬态信号捕捉。 二、核心技术参数 ✅ 采集架构：等效时间采样架构 ✅ 主机插槽：6 个模块化插槽，最多同时 8 通道采集 ✅ 时基抖动：最多 8 通道同步采集典型 425 fs；搭配 82A04B 相位参考模块，6 通道＜100 fs ✅ 垂直分辨率：16bit ADC，电气通道＜20 µV LSB（1V 量程） ✅ 模块可选带宽：电气模块最高＞70 GHz；光电模块最高＞80 GHz ✅ 采样速率：每通道最高 300 kS/s ✅ 存储深度：最大 16000 采样点 ✅ 显示屏：10.4 英寸 1024×768 触摸屏 LCD ✅ 标配功能：眼图分析、80 + 行业标准模板测试、NRZ/PAM4 自动测量、抖动分解、BER 误码分析 ✅ 可选软件模块：80SJNB 抖动噪声分析、TDECQ 色散眼图分析、IConnect（TDR/S 参数、互连仿真） ✅ 通讯接口：千兆网口、USB、GPIB，支持 SCPI 远程程控 ✅ 操作系统：嵌入式 Windows 系统 ✅ 外形净重：21kg 三、关键特性 超低系统抖动，适合高速串行信号微小抖动精准表征，支持 PAM4、NRZ 信号分析 模块化灵活配置：可自由搭配电采样头、光接收模块，同时兼顾光电信号测试 集成高性能 TDR 功能，支持高速 PCB、线缆、连接器阻抗测试、不连续性定位、S 参数提取 支持远程采样头，采样模块可贴近被测件，降低传输线缆带来的信号损耗 完备光通信一致性测试套件，覆盖 10G~400G 光模块标准测试项目 支持自动化产线测试脚本开发，兼顾实验室研发与量产验证 ⚠️局限：采样示波器无法捕捉单次非重复脉冲信号，非周期性信号必须选用 DPO 系列实时示波器。 四、典型应用 100G/400G 光模块、硅光收发器光电信号一致性测试；高速 SerDes、PCIe、USB4 信号完整性验证；PCB 背板、高速线缆 TDR 阻抗与串扰分析；射频无源器件 S 参数时域表征；高速半导体芯片、光子器件表征；数据中心通信硬件研发；高校光电、高速通信前沿科研实验。
