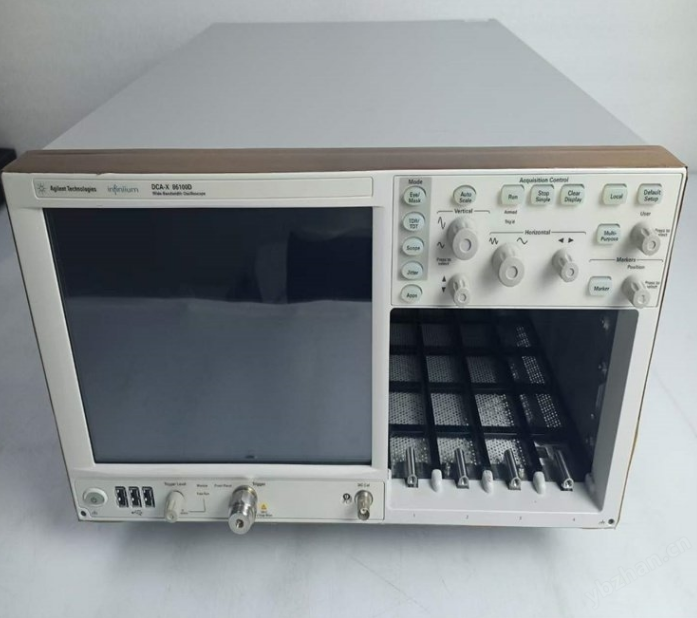

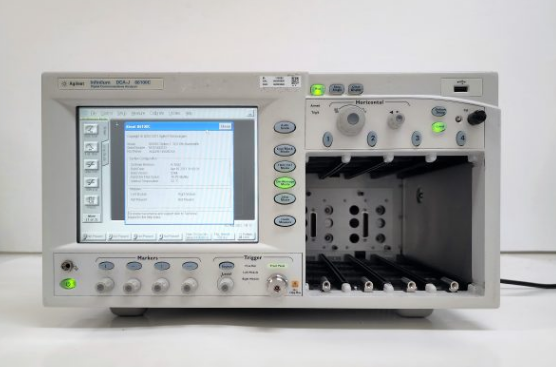

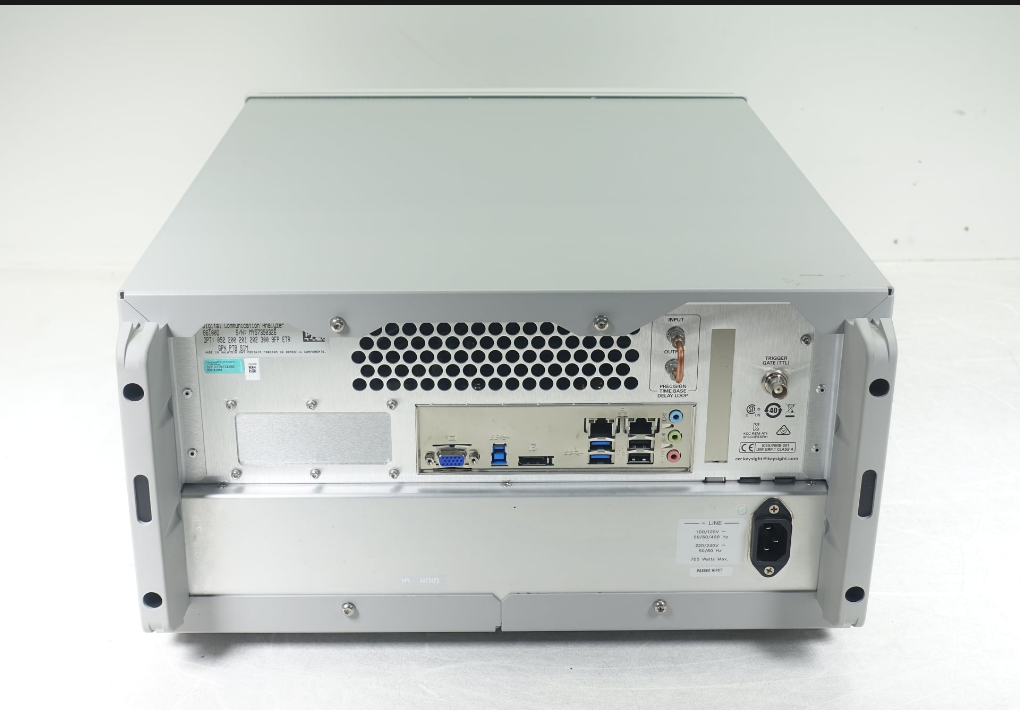

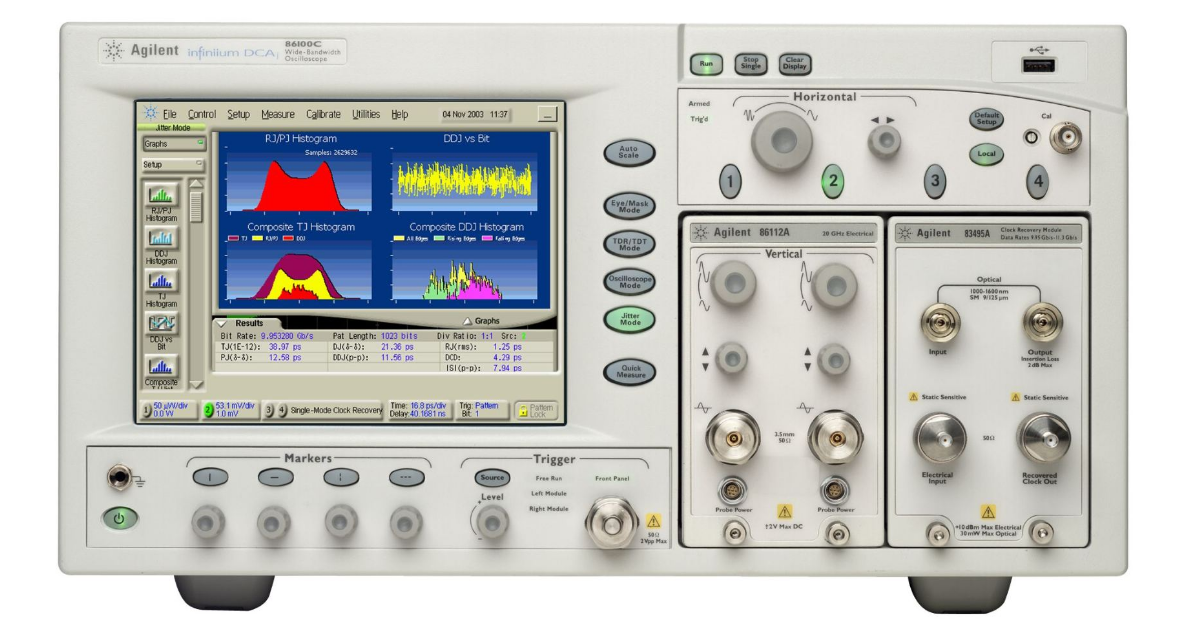

安捷伦(Agilent) 86100D 宽带宽示波器主机

一、基础信息 品牌：Keysight 是德科技（原安捷伦 Agilent） 产品状态：已停产，市面存量二手 / 翻新机，官方可维修校准 设备类型：模块化宽带采样示波器（DCA-X） 适配模块：全兼容 86100A/B/C 老款光电模块，同时支持新一代高带宽模块 系统配置：内置 Windows 系统，支持触控操作、LAN/USB/GPIB 程控 二、主机硬件规格 插槽配置：双插槽，可同时插入 2 块光电 / 时钟恢复 / TDR 模块 时基性能 ① 标配本底抖动＜150 fs RMS ② 搭配 86107A 精密时基可达百 fs 级超高时间精度 ③ 扫描范围：2 ps/div ~ 1 s/div 触发系统：标配高带宽触发，支持 PatternLock 码型锁定，稳定捕获长 PRBS 码型 垂直采集：高分辨率 ADC，平均后噪声极低，适合弱光小信号测量 三、核心软件功能 眼图自动测试：自动测量眼高、眼宽、消光比、上升 / 下降时间，内置以太网 / 光通信标准模板 抖动分析（选配软件）：TJ/RJ/DJ/PJ 抖动分解、BER 预估 RIN 噪声分析：激光器相对强度噪声、Q 因子测算 TDR/TDT 信号完整性：线缆、PCB 阻抗、回波损耗、S 参数测试 自动化 SCPI 指令，适配产线批量光模块测试 四、相比 86100C 升级亮点 操作系统更新，运行更稳定，外设兼容性更强 更低固有底噪、更小本机抖动，高精度测量误差更小 支持更高带宽新一代模块，可测 25G/56G 高速光信号 软件功能完善，测量速度更快，批量自动化效率提升 五、典型应用场景 10G/25G/50G 光 TOSA 发射机眼图、抖动、消光比研发与量产测试 高速以太网、相干光通信器件一致性认证 高速 PCB、射频线缆 TDR 阻抗与信号完整性验证 激光器 RIN、瞬态波形、相位噪声表征实验
