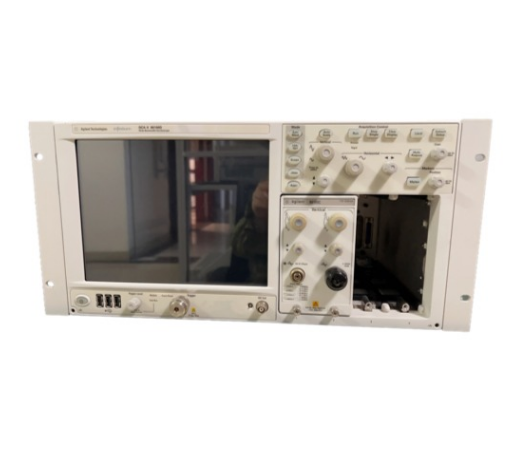

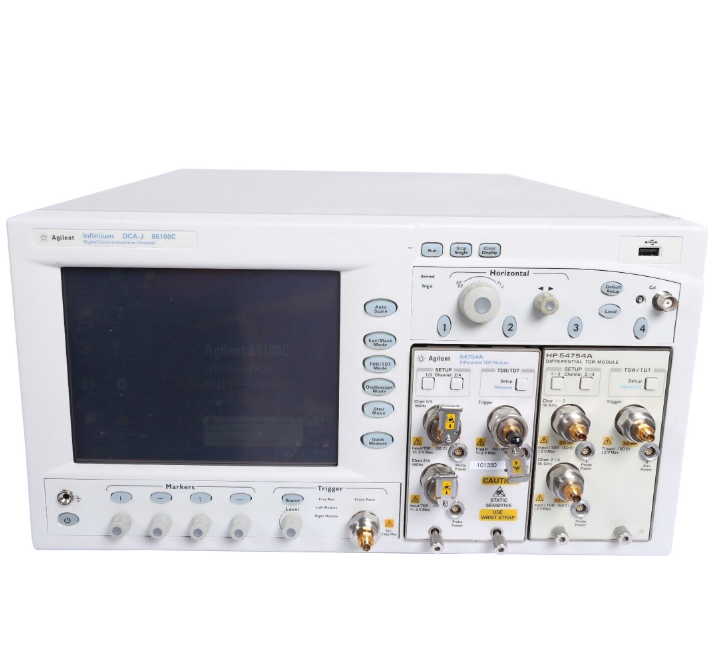

是德科技(Keysight) 86100D 宽带宽示波器主机

一、整机基础信息 品牌：Keysight 是德科技（原安捷伦 Agilent） 型号：86100D Infiniium DCA-X 类型：模块化数字通信分析仪（宽带光电采样示波器主机） 完整配置：092 内置固态硬盘、500 高效生产力软件包、ETR 增强触发硬件、GPI 内置 GPIB 程控卡 定位：400G/800G PAM4、高速 SERDES、相干光模块研发级测试平台，原厂停产，高端实验室 / 研发产线主力机型 二、全套选件功能详解 1. 86100D-092 内置固定固态硬盘 机身自带固态本地存储，大容量存储眼图、波形、抖动直方图、批量测试报告，支持长时间自动化连续采集，无需外接移动硬盘。 2. 86100D-500 Productivity Package 生产力软件包 研发必备授权套件，配套 ETR 触发使用，核心功能： 批量自动测试序列、一键标准合规测试流程； 自动导出标准化测试报告（Excel/PDF）； 多通道并行测量、通道自动校准、批量数据统计； 简化 ATE 自动化脚本开发，大幅提升产线 / 实验室测试效率。 3. 86100D-ETR 增强型触发硬件（核心硬件升级） 触发带宽提升至 13GHz，支持硬件时钟恢复； 超长 PRBS 码型触发（最长 2²³ bit），单 bit 最高 4096 点深度采样； 原生支持 PAM4 信号 TDECQ、码间抖动、相干调制信号分析； 兼容 200 高级抖动、201 波形均衡、9FP 多电平分析等高阶软件，STR 基础触发无此能力。 4. 86100D-GPI 内置 GPIB 程控接口 背板集成 IEEE488.2 GPIB 总线，搭配 LAN、USB、RS232 多通讯接口，全兼容 SCPI 指令，可对接 LabVIEW、Python、C# 自动化测试系统，适配传统仪器集成产线。 三、核心硬件规格 模块插槽：前置 4 个通用插拔槽，可混搭光接收模块、高速电采样头、TDR 阻抗模块，最高同步 16 通道采集 显示屏：10.4 英寸 XGA 彩色触控屏（1024×768），同屏显示波形、眼图、抖动统计、频谱曲线 信号带宽上限：搭配对应模块最高 90GHz，覆盖 50Mb/s ~ 80Gb/s NRZ/PAM4 高速光电信号 采集性能 14 位 ADC，平均等效 16bit 低噪声，底噪低至 250μV 最小时间分辨率 62.5fs，时间间隔精度 ±1ps 机身尺寸：4U 标准 19 英寸机架机箱 221mm (高) × 426mm (宽) × 530mm (深)，台式 / 机架安装两用 系统：内置 Windows 工控系统，搭载 FlexDCA 专业信号分析软件 四、整机核心优势 ETR+500 黄金研发配置：硬件码型触发 + 批量自动化软件，兼顾深度信号分析与大批量测试效率； 一机三测：光眼图测试、高速电信号抖动分析、TDR 时域阻抗 / S 参数测量一体化； 全接口程控：GPIB+LAN+USB，新旧自动化测试平台均可无缝集成； 全兼容存量模块：向下兼容 86100C 全系列光电测试模块，复用现有硬件降低成本； 标准化合规测试：内置 50 + 行业光通信标准眼图模板，自动计算消光比、OSNR、TDECQ、TJ/RJ/DJ 等指标。 五、典型应用场景 200G/400G/800G PAM4 光模块、相干光收发器、硅光器件研发调试； PCIe5.0/6.0、DDR5、FPGA 高速 SERDES 信号完整性、均衡算法验证； VCSEL、DFB 激光器、高速调制器相位噪声、偏振抖动表征； PCB、高速差分线缆 TDR 阻抗、损耗、去嵌入仿真测试； 高校光电实验室、通信设备研发中心自动化批量测试工位。
