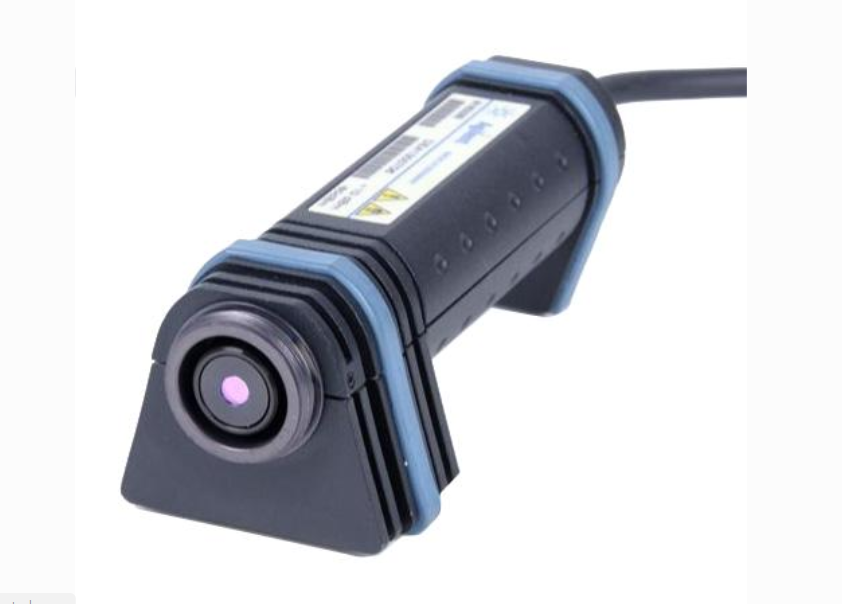

捷迪迅(JDSU) P5000 端面检测仪探头

一、基础信息 品牌沿革：JDSU 捷迪迅，后续业务拆分更名为 VIAVI 唯亚威 产品状态：持续市场流通，支持维护校准 设备定位：手持式数字光纤端面检测探头，用于光纤连接器端面微观成像与缺陷判定，依靠配套软件完成自动化端面质量评级 供电方式：USB 总线供电，无需内置电池 结构特点：轻便手持式机身，搭配可更换检测探头适配各类光纤接头 二、核心规格参数 放大倍率：双档位 200 倍（低倍率）/400 倍（高倍率）一键切换 图像传感器：1/2.5 英寸 CMOS 传感器 光源形式：同轴蓝色 LED 光源，光源寿命大于 100000 小时 传输接口：USB2.0，标配螺旋伸缩数据线 尺寸重量：整机 140×46×44mm，重量 110g 适配探头：FBPT 系列可更换检测头，支持 1.25mm、2.5mm 规格跳线头与法兰母头检测 最小可识别微粒尺寸：小于 1μm 三、核心性能参数 自动图像居中，光纤端面自动锁定至画面中心 同轴照明光路，有效识别端面污渍、划痕、崩边、瑕疵 成像稳定，实时视频流输出，无明显画面畸变 检测判定支持 IEC 61300-3-35 国际光纤端面标准 支持自定义端面判定阈值，适配企业内部质检规范 成像清晰度不受轻微角度偏差影响，现场操作容错率高 四、内置标准测量功能 实时光纤端面画面预览，一键捕获高清端面图片 配套 FiberChekPRO 软件自动分析端面缺陷区域，输出 PASS/FAIL 判定 可区分纤芯、包层、接触区缺陷并分区统计缺陷尺寸 端面图片、检测结果本地存档，自动生成标准化检测报告 支持批量图片离线复盘、检索导出，便于质量追溯 五、硬件接口与操控 探头本体：倍率切换按键、快捷抓拍按键、前端检测头螺纹接口 后端通讯：螺旋 USB 线缆直连电脑、VIAVI 光测试平台、安卓移动终端 机械结构：前端检测头快速拆装，适配 SC、LC、FC、ST、MTP 等各类光纤连接器 无独立显示屏，所有图像预览与数据分析依托外接终端软件实现 六、典型应用场景 光模块、光纤跳线、光纤组件出厂端面质检 机房布线、数据中心光纤链路施工验收与故障排查 通信基站、无源光网络光纤接头清洁后端面复检 高速光通信器件、有源光缆连接器端面检测 实验室光纤器件研发、连接器工艺可靠性验证
