产品概述: 96270A 27 GHz射频参考标准 一台仪器即可覆盖射频校准的大量负荷 96270A可以覆盖大量射频校准负荷，包括: 频谱分析仪，包括更高频的型号 射频功率传感器 调制度测量仪和分析仪 测量接收机 频率计数器 射频衰减器和组件 高频示波器 等等 相比传统的射频校准系统，使用96270A将使相关计量校准工作变得更简单，不确定度和误差来源更少。 “所设即所得”确保输出高精度、高纯度 96270A可以直接将纯净、精准的电平信号传递到被测设备的输入端口，完全和前面板设置的相同，这项独特的“所设即所得”功能使您避免了插损、失配误差以及电缆和其他互联设备引入的不确定度，也不需要复杂设置和花时间用其他方法来获得准确的结果。 对于低电平信号来说，可以使用96270A坚固精密的75Ω或者50Ω有源信号头。信号头可以在被测设备输入端产生从低频到高达4GHz的信号，最小化插损、噪声、干扰和失配误差，在整个154dB的动态范围内保证低电平信号的完整性，最低电平可低至-130dBm。 对于大多数幅值较窄、频率又高达27GHz的信号范围，可利用具有微波输出和HF高频稳幅选件的96270A按“所设即所得”实现信号的精准输出。 自我标定避免重复测量和计算 96270A可以“自我标定”或通过修正文件来抵消系统组件，如电缆、衰减器、功分器和连接器等引起的插损和衰减，直接在UUT的输入端建立参考面。这个频率/幅值修正文件保存在96270A的内存中。其内存可以为最多30种输出和连接不同的配置保存修正文件。使用修正文件，96270A可以在输出电平时自动应用修正数据，从而在以被测设备输入端建立的参考面上直接输出用户需要的信号。因此为你节省了大量时间，因为再也不需要为信号传递系统中的单个组件去测量、计算并且应用修正因子。 你也可以从96270前面板的USB端口用优盘，或通过GPIB接口，导出或者导入外部的修正文件。如果你打算应用其他测量所确定的设备标定数据，或者在功率传感器校准时想用修正文件来校正失配（Gamma），这项功能所提供的灵活性将会非常有用。 不仅仅是一台射频校准器 在很多研发、生产测试中和自动测试系统中需要比通用信号发生器性能更好的设备。如果对宽频覆盖、频率分辨率、低谐波失真、相位噪声、寄生信号、信号电平和衰减准确度以及动态范围这些参数看重的话，96270A将会是理想的选择。 将射频校准系统的费用减半 在组建高性能频谱仪校准系统时，如以96270A为中心，可以把你的费用减半甚至更多。它可以取代传统校准系统中以下所有的部件： 多达5种信号源（从音频/函数发生器到射频微波信号源及低相噪源） 功率计 功率传感器 步进衰减器 滤波器 耦合器 300MHz频率计 96270A不但可以减少初始成本和缩短购买、安装和调试射频系统的时间，也可以减少维护和校准这些设备的花费。对于工作在27GHz以下的频谱分析仪型号，以及大部分功率传感器，你只需要一台96270A就可进行整个校准。 96270A也容易运输，不再有沉重的机架设备和配件，它是适合现场校准的理想解决方案。 不需要额外的功率计、函数发生器或者计数器 自带双功率传感器读数功能可以让您把96270A作为一台功率计，无需独立的功率计就能进行射频校准。您可以用其他兼容的型号取代HF高频稳幅选件配套的40GHz功率传感器，这种传感器在功率测量时频率甚至可以高达67GHz。 96270A射频参考标准的内部调制能力能够使它很适合需要在输出信号上叠加高精度调制信号的场合，如调制度分析仪的校准和用一个调幅及更准确的调制速率来进行频谱分析仪扫描时间的测试。你不再需要额外的信号源作为低频调制信号源，96270A就可以完全胜任了。集成的300MHz频率计可以让您大大减少射频校准所需仪器的数量。 专门为射频校准器设计 很多射频校准系统是由混合搭配的多个通用信号发生器、功率传感器和非校准专用的仪器组装在一起的。96270A则完全不同，是专门为射频校准设计的。它的用户界面的设计可以简化校准频谱分析仪、射频电平表和接收机等项目的流程。遵循熟悉的校准流程，偏移、步进和被测设备/DUT误差等参数的显示会使您的校准工作更准确有效。您将会发现它比传统的方法更容易验证被测仪器的性能和误差。 96270A前面板配备了专门的功能按键、上下文关联的软键和一个明亮、易读的彩色显示器，这些可以使其更容易学习和操作。你可以用熟悉的乘数或者指数形式按功率（瓦或dBm)或电压（有效值或者峰峰值）来设置输出电平。您可以很容易地在电压、功率或者dBm单位之间进行切换，而不会改变输出值或准确度。在误差显示模式下，只需转动旋轮，被测设备的误差就可以直接以dB、ppm或者百分比形式显示出来。 在手动或者自动校准过程中，如果结果出乎意料或者超差，简单、面向校准的用户界面可以很容易地诊断和解决故障。 无以伦比的低相位噪声性能 96270A提供的专为低频和高频偏置优化的低相位噪声信号，频率偏移可从1Hz到10MHz，如此优异的指标完全超越了当今需要高性能指标负荷的要求。 相位噪声的测试数据包含在96270A随机的校准证书中，这样用户就无需依赖更为保守的技术说明书上的指标，而可以使用他们自己96270A的实际测试数据。 灵活的配置匹配您的需求和预算 一系列的型号、选项和配件可以使您购买你需要的功能，以后当您需求变化和增长时，可以购买这些您需要的功能。 基本配置的96270A射频参考标准有一个50Ω的稳幅有源信号头。96270A/75则各有一个50Ω和75Ω有源信号头。信号头可以提供高达4GHz的稳幅、大衰减、调制及低相噪的信号，涵盖了频谱分析仪任意频率测试范围测试点的80%，包括高频型号，还可用于功率传感器的线性度校准。96270A前面板微波输出端口的信号输出频率从1mHz到27GHz，在电平准确度方面完全可与其他通用信号源匹敌。 96270A/HF射频参考标准包括一个HF高频稳幅选件，这是由Rohde&Schwarz 40GHz功率传感器和Aglient 1167B功分器，外加一条计量级的微波电缆和一个精密PC3.5毫米适配器组成。96270A使用这种配置输出的微波信号可以使您在1kHz到27GHz范围内校准频谱分析仪、功率传感器和高频示波器。功率传感器和功分器使得96270A可以自动反馈，调整96270A输出高精度、稳幅和高纯度的信号，在96270A前面板设置的信号，也就是在功分器输出端头和被测设备输入端的参考面上建立的信号。 带有LL低电平微波输出的96270A/LL射频参考标准扩展了微波输出范围，从前面板连接端口的-4dBm（HF高频稳幅选件输出则为-10dBm）最低可至-100dBm，适用于需要低电平信号高达27GHz的场合。但这个功能在示波器校准，或者一些频谱分析仪和功率传感器测试上是非常有价值的。 96270A/LL/HF既包括HF高频稳幅选件也包括LL低电平微波输出，适用于更宽广负荷的覆盖。 9600FLT 1GHz 高偏移相位噪声滤波器是专门为高性能频谱分析仪相位噪声测试所设计的。即使有性能优秀的低相噪声信号发生器，技术人员偶尔也需要在高性能频谱分析仪相位噪声测试中使用滤波器，在高偏移频率下降低噪声水平和改善测试的边带。9600FLT可以通过台式或者机架结构都可以很容易与96270A相连。 额外的功率传感器、机架式滑动套件、连接套件和运输箱组成了可用的配件清单，使96270A更容易建立测试系统和运输。 按一个系统被校准确保整体性能 为了确保整体的系统性能，96270A的主机和有源信号头是作为一个完整的系统在工厂一起校准过的，出厂时都带有一份符合ISO 17025的校准证书，其中包含所有关键参数的测试数据，如电平和衰减、有源信号头的输出驻波比VSWR和相位噪声，可以确保您的96270A是完整溯源的，之后进行射频计量和不确定度的分析将更为简单快捷。如有要求，也可为用户提供96270A及50Ω和75Ω有源信号头的认可证书。 频率参考输入/输出让功能更强大 频率参考输入/输出端在96270A的后面板上是标配的性能，允许将本机的时钟参考锁定到一个外部频标上，如福禄克910R GPS监控的频率标准，这对那些需要高准确度的时钟信号或共享时钟参考的应用是至关重要的。96270A的频率参考输出则允许把UUT锁定到96270A的内部时钟上，这种配置对于减小被测设备和参考标准间的频率偏移误差也是十分必要的。 用96270A扫频功能简化频响测试 射频校准经常需要扫频功能，使用96270A的扫频功能，可以大大简化频谱分析仪和滤波器的频响测试。 用MET/CAL软件进行自动不间断校准，提高效率 在典型的射频自动校准中，经常需要操作人员不断介入，改变测试设置和连接，这限制了进行自动校准的好处。如果使用在MET/CAL中开发的校准程序，由于程序本身已经进行了大量的连线和设置的优化，尽可能减少操作人员的介入，因此程序可以不间断的长时间执行，这样可以提高25%甚至更多的校准能力。我们已为96270A专门开发了一个MET/CAL校准程序，可以作为实例用于编写其他射频校准程序，去校准您公司的专有设备。 所有为9640A射频参考源编写的校准程序，也可以用96270A以9640A的仿真模式来执行。 在其他自动测试系统中应用96270A 96270A可以很容易的集成到一个已有的自动测试系统和软件中。充分利用它的“一次连接测试多台”的功能安排测试，可达到节省时间和提高效率的目标。 由于带有常用设备的GPIB命令仿真功能，因此96270A在自动测试系统中可以很容易代替其他设备。96270A可以仿真HP3335A、HP8662/3A、HP 8663A、HP8340A、 HP8360 B-Series、Agilent E8257 系列和Fluke 的9640A、9640A-LPN和9640A-LPNX。

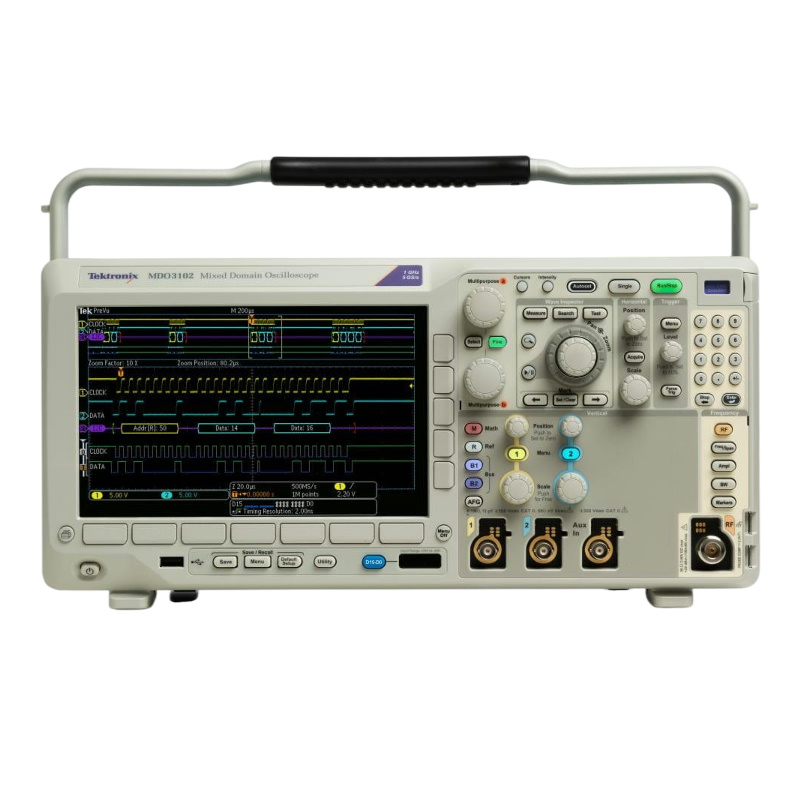

核心功能 ​混合域分析 支持同时观察时域（波形）和频域（频谱）信号，适用于复杂系统的调试（如射频信号与数字信号的关联分析）。 ​示波器功能 ​带宽：500 MHz（典型值），适合中低频信号分析。 ​采样率：最高2.5 GS/s（每通道）。 ​存储深度：10 M点/通道（可扩展）。 ​垂直分辨率：8位，支持HiRes模式提升有效位数。 ​频谱分析仪 频率范围：9 kHz至500 MHz（实时频谱分析）。 分辨率带宽（RBW）：1 Hz至1 MHz。 检波模式：自动、最大保持、最小保持等。 ​逻辑分析仪 最多16个数字通道，支持协议解码（如I²C、SPI、UART等）。 ​协议分析与信号发生器 内置串行协议触发和解码功能。 可选配任意波形发生器（AWG）功能。 ​典型应用场景 ​嵌入式系统设计：调试数字电路与模拟信号交互问题。 ​通信与无线测试：分析射频信号（如Wi-Fi、蓝牙）与时钟信号同步问题。 ​汽车电子：发动机控制单元（ECU）的多域信号诊断。 ​电源分析：观测开关电源的时域波形与频域噪声特性。 ​硬件配置 ​通道数：4个模拟通道 + 16个数字通道。 ​输入阻抗：1 MΩ ±1%（高阻模式），支持50 Ω终端匹配。 ​探头兼容性：兼容泰克有源探头（如P6139A）、电流探头等。 ​显示屏：9英寸电容触摸屏（1024×600像素），支持多视图布局。 ​优势与扩展性 ​灵活分析：通过频谱图、瀑布图等视图快速定位间歇性信号问题。 ​自动化测试：支持SCPI编程，可集成到自动化测试系统中。 ​接口丰富：USB、LAN、HDMI（可选），支持远程控制和数据导出。

ESCI7|R&S ESCI7|EMI接收机|EMI测试仪 名 称：EMC 接收机 型 号：ESCI 品 牌：德国罗德与施瓦茨 | R&S | Rohde&Schwarz 产品应用 小型EMI 测试接收机，适用于对从9 kHz-3 GHz 的所有民用标准的认证测试，具有频谱分析仪平台的EMI测试接受机系列中增添了一款 仪器。R&S ESCI完全符合CISPR16-1-1。该仪器的工作频率范围为9KHZ-3GHZ。并且配有一个21厘米TFT彩色显示器。EMI测试接收机 R&S ESCI依照所有民用标准进行电磁发射测量，并且将多种类型的仪器集于一身。 ◆ 便携式、可调谐的EMI 测试接收机，使用配备的R&S® FSP-B30 和R&S® FSP-B31电池选件可脱离交流电源工作，重量只有10.5 公斤，特别适合移动使用 ◆ 自动、符合标准的测试接收机，可独立进行认证测量 ◆ 系统兼容的测试接收机，可通过IEC/IEEE 总线接口或局域网接口并接合EMI 软件包如R&S® EMC32 实现远程控制 ◆ 频谱分析仪具有卓越的射频特性，具有足够的测量功能，可满足实验室测量和针对移动无线电标准的测量的要求，具有一个均方根检波器、可选ACP标准和高达5 MHz 的通道带宽 ◆ 测量喀呖声干扰的时域分析仪，可记录超过两小时的干扰与时间数据 主要特性 卓越的测试接收机特性 1. 适用于所有商业EMI要求，如CISPR.EN.ETS.FCC.ANSI.C63.4.VCCI和VDE 2. 峰值（ 大. 小）准峰值.均方根.CISPR平均检波器 （ 多可同时使用三个检波器） 3. 各个检波器可以用条形图显示，带峰值保持指示 4. 符合CISPR16-1-1对准峰值检波器的脉冲加权 5. 时域分析，例如测量呖呖声干扰 6 符合CISPR的EMI测量带宽200MHZ.9KHZ.120KHZ.1MHZ 7. 内置11个预选滤波器和20DB的前置放大器 8. 脉冲保护型射频输入 9. 传感器.探头和天线等附件的电源 10.过载指示 11.内置AF解调器 12.明亮的21厘米TFT彩色显示屏 强大的固化软件功能 ◆ 具有独立可编程参数的扫描表，多达十个子范围用于自动或交互式测试程序 ◆ 每个迹线存储器有单独的预扫描测量、数据缩减和 终测量,即 多三条迹线的500 个测量值被以表格形式保存 ◆ 对电缆损耗、耦合网络和天线的校正值包含在传感器系数中 ◆ 用于 终加权测量的频率表可进行数据缩减和修改 ◆ 依照民用标准的限定值 ◆ 自动电平校正 ◆ 完整仪器设置存储在磁盘或内部硬盘上 PC 兼容屏幕快照，无需任何转换软件 ◆ Windows 打印机支持 ◆ USB 接口（键盘，鼠标） ◆ 驱动程序：LabView，LabWindows/CVI，用于VEE 上的VXI 即插即用仪器驱动程序，Visual Basic， Visual C++，Borland C++，等等 ◆ SCPI- 兼容 高测量速度 ◆ 接收机模式- 测量时间从100 μs 开始（SCAN（扫描）模式） ◆ 频谱分析仪模式 - 扫频时间从2.5ms-16000s（扫宽>10 Hz） - 零扫宽（时域）从1s-16000s，精度125 ns 频谱分析仪 ◆ 频谱分析仪模式下的预览测量 ◆ 分辨率带宽从10 Hz-10 MHz（按1/3/10 步） ◆ 用于数字调制信号测量的均方根检波器 ◆ 从1 Hz到30 kHz 的数字滤波器 ◆ 带宽从100 Hz-5 MHz 的信道滤波器 ◆ 用于IP3、ACPR、OBW 功能的测试程序 ◆ 时域中的快速ACP 测量 性 能 ◆ 1DB压缩点>+5dBm(预选器关) ◆ 总测量不确定度 -接收机模式-频谱分析仪模式<0.5dB（预选器关） ◆ 显示的平均噪声电平（DANL）典型值-155dBm（RBW=10HZ，前置放大器打开） ◆ 相位噪声（f=500MHZ） ◆ 〈-113dBc（1HZ）（偏离载波10KHZ）

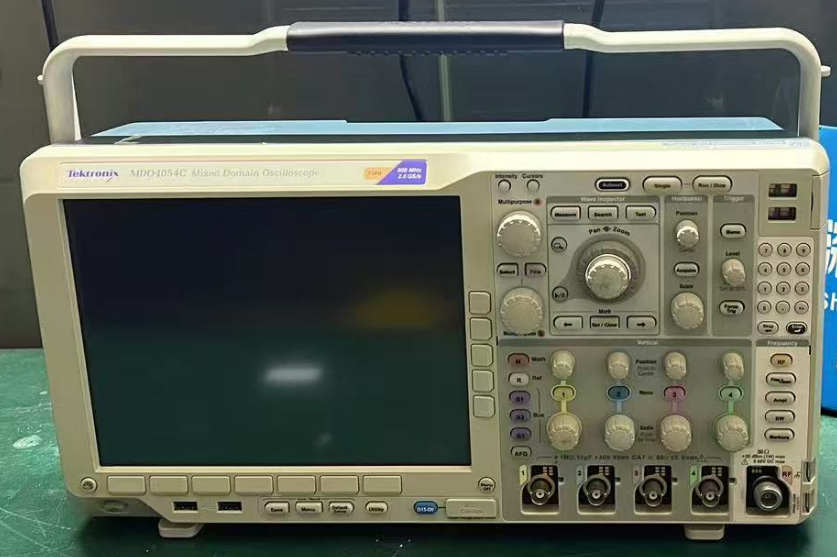

MDO4054C的主要特点 1. 集成多种测量功能于一体 MDO4054C集成了示波器、逻辑分析仪、频谱分析仪以及任意/函数波形发生器等多种测量功能于一身，为用户提供全方位的测量解决方案，大大提高了工作效率。 2. 出色的模拟性能 MDO4054C的模拟通道具有500MHz的带宽，2.5GS/s的最高采样率，可以很好地捕获高速电路中的瞬态信号。同时，1mV/div的灵敏度可以测量微弱信号，为用户提供了宽广的测量范围。 3. 强大的数字分析功能 内置的16通道逻辑分析仪可以对数字信号进行捕获和分析，最高采样率达到500MS/s，可以精确地测量数字电路的时序特性。结合示波器的触发功能，用户可以更好地定位和分析故障。 4. 丰富的频谱分析功能 MDO4054C内置的频谱分析仪可以进行9kHz-3GHz范围内的频谱测量，分辨率带宽达到1Hz，可以很好地分析射频电路的频谱特性。同时，用户还可以使用PeakDetect功能，快速定位信号中的谐波成分。 5. 灵活的波形发生功能 内置的任意/函数波形发生器可以输出正弦波、方波、三角波等标准波形，也可以自定义任意波形，最高输出电压为±10V，为电路的激励提供了便利。 6. 人性化的操作界面 MDO4054C采用10.1英寸电容式触摸屏，分辨率达到1280×800像素，操作界面直观美观，菜单设计合理，使用起来非常方便快捷。同时，该示波器还支持鼠标和键盘操作，满足不同用户的习惯。 使用场景 MDO4054C混合域示波器广泛应用于电子产品的研发和维修领域，主要包括以下几个方面： 1. 模拟电路分析 凭借出色的模拟性能，MDO4054C可以准确测量各种模拟电路中的瞬态信号，帮助工程师分析电路的工作原理和故障原因。 2. 数字电路调试 内置的16通道逻辑分析仪可以对数字电路的时序特性进行全面捕获和分析，为数字电路的调试提供有力支持。 3. 射频电路测试 MDO4054C内置的频谱分析仪可以对9kHz-3GHz范围内的射频信号进行测量和分析，为射频电路的设计和优化提供重要工具。 4. 电源分析 该示波器可以测量各种开关电源和线性电源的纹波、响应时间、过冲等特性，帮助工程师优化电源设计。 5. 嵌入式系统调试 MDO4054C可以同时分析嵌入式系统中的模拟信号和数字信号，为嵌入式系统的调试提供全面支持。 6. 功率电子测试 凭借波形发生器的功能，MDO4054C可以为功率电子电路的激励和测试提供便利，为相关领域的研发提供有价值的测量数据。 泰克MDO4054C混合域示波器集多种测量功能于一体，凭借出色的性能参数和人性化的设计，为电子产品研发和维修提供了全方位的测量支持。该示波器集示波器、逻辑分析仪、频谱分析仪和任意/函数波形发生器于一身，满足了用户在不同场景下的测量需求，大幅提高了工作效率。MDO4054C无疑是电子测量领域的佼佼者，必将在未来的发展中发挥更加重要的作用。

产品概述: Fluke 754/754 PLUS 多功能过程校验仪 Fluke 754/754PLUS 多功能过程校验仪中的功能可以满足您的全部所需！结合使用了 HART 通信功能来提供集成的通信校准仪。这款功能强大、性能可靠的工具是校准、维护和检查 HART 和其他仪器的不二之选。 Fluke 754/754PLUS 多功能过程校验仪可以当做多个工具使用 - 利用该功能强大的手持设备，可以输出、模拟和测量压力、温度和电信号。改进的全新图形屏幕、使用寿命更长的锂离子电池、USB 端口以及软件包中新增的附件定会博取您的衷爱。 Fluke 754/754PLUS 多功能过程校验仪全面升级了语言操作系统，提供简洁友好的中文操作界面，更便于中国用户操作，极大地提升了专业人员进行现场校准和故障诊断的工作效率。 对于记录功能，754/754PLUS 多功能过程校验仪可自动执行校准程序并捕获数据。当然，它还可帮助您满足 ISO 9000、FDA、EPA 和 OSHA 法规等多项严格标准。 HART 功能 Fluke 754/754PLUS 多功能过程校验仪几乎可完成您现在通过单独的通信器执行的所有日常任务。事实上，它可以提供 275 HART 通信器的通信功能。 对于日常 HART 校准和维护，无需任何外部保护壳或其他工具。 热工信号校验仪提供快捷的 HART 通信。 支持常见的 HART 变送器型号，与任何其他 HART 现场校准仪相比，具有更多设备特定的命令支持。 可使用多主机、爆发模式和多分支结构配置。 当添加其他仪器以及发布新 HART 版本时，易于更新。 质询以确定设备类型、制造商、型号、标签。 重新配置双传感器温度变送器的传感器映射。 读取 HART PV 函数和智能变送器数字输出，同时测量模拟 mA 输出。 读取和写入 HART 配置函数，对 PV 范围点、衰减和其他配置设置进行现场调整。 热工信号校验仪通过读取和写入 HART 标签字段重新对智能变送器添加标签。
