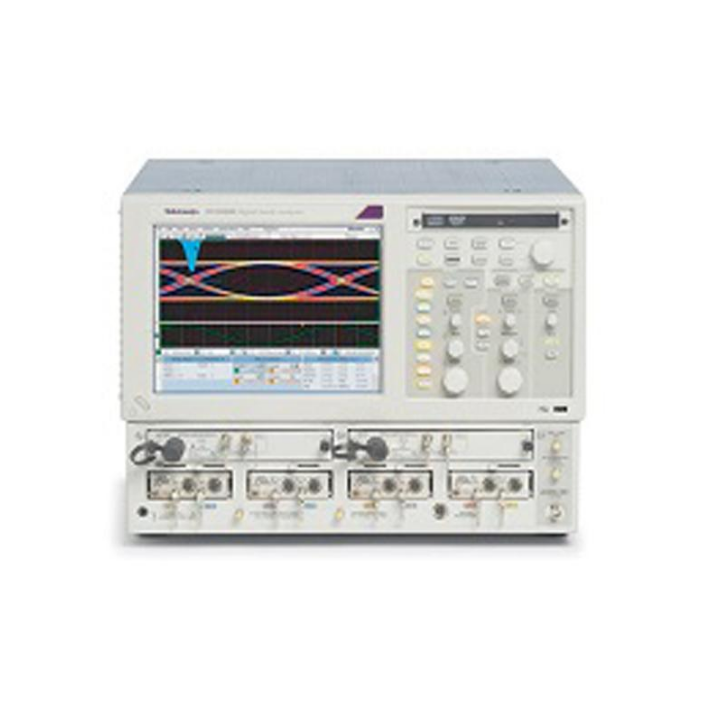

泰克(Tektronix) DSA8200 采样示波器

一、产品概述 DSA8200 是泰克经典模块化等效时间采样示波器（数字串行分析仪），DSA8300 上一代平台，专为周期性超高速光电信号测试设计。主机具备 6 个插槽，可灵活选配电气采样模块、光电转换模块、时钟恢复模块，最多扩展 8 通道同步采集。拥有超低时基抖动，集成 TDR 阻抗测试、眼图、抖动、S 参数分析功能，广泛用于 10G~100G 光模块、高速 SerDes、PCB 互连、射频无源器件研发验证。 ⚠️重要区分： DSA8200 / DSA8300 = 采样示波器（仅支持重复周期信号）； DPO70000 系列 = 实时示波器（可捕捉单次瞬态脉冲）； DSA8200 为老款平台，硬件性能、存储、系统性能低于后期 DSA8300。 二、核心技术参数 ✅ 采集架构：等效时间采样架构 ✅ 主机插槽：6 个模块化插槽，最大支持 8 通道同步采集 ✅ 系统时基抖动：典型 800 fs；搭配相位参考模块可优化至 200 fs 以内 ✅ 垂直分辨率：16bit ADC ✅ 可选模块带宽：电气模块最高＞70 GHz；光电模块最高＞80 GHz ✅ 采样速率：每通道最高 200 kS/s ✅ 存储深度：最大 16000 采样点 ✅ 显示屏：10.4 英寸彩色 LCD 显示屏 ✅ 标配功能：眼图模板测试、NRZ 信号自动测量、抖动分解、BER 估算、SSC 扩频时钟信号采集 ✅ 可选软件模块：80SJNB 抖动噪声分析、IConnect（TDR/TDT、S 参数、互连仿真） ✅ 通讯接口：GPIB、千兆以太网、USB，支持 SCPI 远程程控 ✅ 操作系统：嵌入式 Windows XP 系统 三、关键特性 模块化灵活配置，同时兼容电信号、光信号测试，一台主机兼顾光模块与高速互连测试 内置高性能差分 TDR 功能，精准测试 PCB 背板、线缆、连接器阻抗、信号不连续性、提取 S 参数 支持扩频时钟（SSC）信号采集，适配以太网、高速串行总线标准测试需求 可变余辉彩色分级波形数据库，直观观测信号统计分布、随机抖动特征 兼容全系 80 系列采样模块，电模块、光模块、时钟恢复模块自由混配 ⚠️使用局限：采样示波器无法捕捉非周期性单次脉冲信号，瞬态单次信号测量必须选用 DPO 系列实时示波器。 四、典型应用 10G/25G/100G 光收发模块光电信号测试；高速串行总线 NRZ 信号眼图、抖动验证；高速 PCB、差分线缆 TDR 阻抗与串扰分析；射频无源器件时域 S 参数表征；高速半导体、光电器件表征；通信硬件研发；高校光电、高速互连科研实验。
