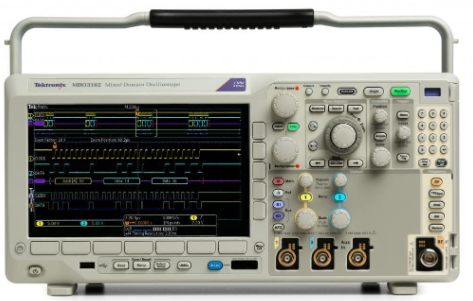

泰克(Tektronix)MDO3032示波器

一、产品概述 MDO3032 属于泰克 MDO3000 系列六合一混合域示波器（MDO），集成示波器、硬件频谱分析仪、逻辑分析仪、任意函数发生器、协议分析仪、数字电压表。配置 2 路模拟通道，原生 350MHz 带宽，支持后期软件带宽升级至最高 1GHz，可同步采集时域信号与射频频谱，适合嵌入式、无线 IoT、开关电源等模拟、数字、射频共存电路调试。 ⚠️型号区分：尾数 32=350MHz 带宽、2 路模拟通道；同系列 MDO3034 为 350MHz 4 通道机型。 二、核心技术参数 ✅ 模拟带宽：350 MHz（可软件升级最高 1 GHz） ✅ 通道配置：2 路模拟通道；可选配 16 路数字逻辑通道 ✅ 实时采样率：2.5 GS/s ✅ 存储深度：全通道标配 10 Mpts ✅ 上升时间：典型 1.14 ns ✅ 波形捕获率：＞280,000 波形 / 秒 ✅ 显示屏：9 英寸 WVGA 彩色液晶屏 ✅ 【内置频谱分析仪】标准 9kHz ~ 350MHz；可选升级至 9kHz~3GHz ✅ 【选配模块】50MHz 任意函数发生器 ✅ 标配功能：Wave Inspector 波形检索、全套高级触发、FFT 频域分析、自动测量 ✅ 串行协议解码（选配）：I2C、SPI、UART、CAN、LIN 等总线 ✅ 通讯接口：USB、千兆以太网，支持 SCPI 远程程控 三、关键特性 硬件集成频谱分析仪，时域波形与射频频谱时间同步观测，快速定位 EMI 干扰； 整机功能可按需升级，带宽、频谱范围、逻辑通道、信号发生器后期解锁开通； 标配 TPP 系列无源探头，仅 3.9pF 低容性负载，降低对被测电路干扰； WaveInspector 工具，快速在长波形记录中搜寻偶发异常信号； 机身轻便紧凑，自带便携提手，实验室台式、外场调试均可使用； 支持 TekScope PC 软件，电脑离线波形分析。 四、典型应用 嵌入式软硬件联合调试；开关电源 EMI 干扰排查；蓝牙 / WiFi 物联网无线模块测试；工业控制电路板验证；汽车电子总线调试；电源完整性测试；高校电子信息科研实验。
