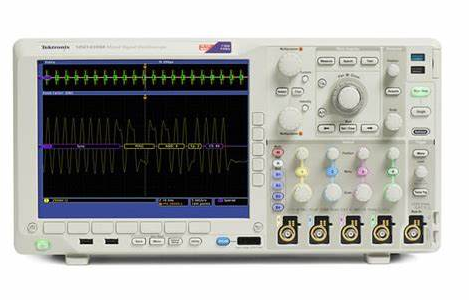

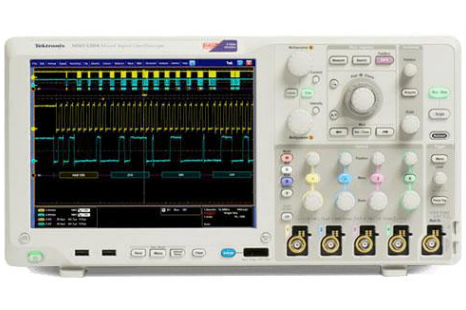

泰克(Tektronix) MSO3054 示波器

一、产品概述 MSO3054 属于 MSO3000 系列台式混合信号示波器，搭载 4 路模拟通道 + 16 路数字逻辑通道、500‑MHz 带宽，可以同时采集模拟波形与数字电平信号，适合嵌入式主控、MCU 总线、电源电路、数字硬件的同步调试分析。 二、核心技术参数 模拟通道：4 通道，带宽 500MHz 数字通道：标配 16 路逻辑通道 全通道实时采样速率：2.5 GSa/s 存储深度：5 Mpts / 通道 波形捕获速率：最高 50000 帧每秒 典型上升时间：700ps 显示屏：9 英寸 WVGA 宽屏彩色液晶屏 探头接口：TekVPI 智能探头接口 通讯接口：USB2.0、LAN 网口，支持远程程控 三、关键特性 模拟‑数字通道同步触发采集，同时观测模拟电源波形和芯片总线逻辑电平 Wave‑Inspector 波形检索，快速检索超长波形内的毛刺、异常脉冲 齐全高级触发：毛刺、欠幅脉冲、建立‑保持违规、串行总线触发 29 项自动波形测量、内置 FFT 频谱运算 兼容 I2C、SPI、CAN、LIN 等常见串行总线解码 机身轻薄紧凑，厚度仅 147mm，重量约 4kg，支持机柜安装 四、典型应用 嵌入式电路板软硬件联合调试、高频开关电源测试、单片机通信总线排查、电机驱动电路检测、高校实验室硬件研发、消费类电子产品调试
