泰克(Tektronix) TDP1000 高压差分探头

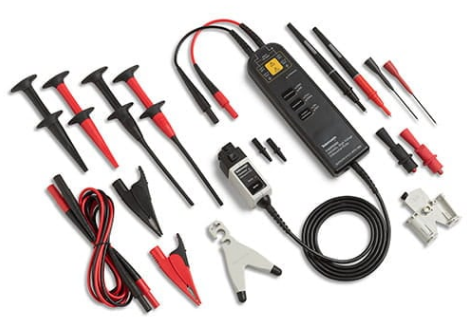

一、产品概述 TDP1000 为 1‑GHz 带宽高速高压差分探头，适配搭载 TekVPI 智能探头接口的泰克全系示波器；专门用来测量浮地差分信号，规避普通单端探头的接地环路问题，多用于开关电源、车载 CAN‑LIN 总线、高频电力电子电路测试download.t...。 二、核心技术参数 带宽：1 GHz 上升时间：≤350 ps 衰减档位：5×、50× 两档可调 差分安全输入电压：±42 V（直流 + 交流峰值），非破坏性耐压 ±100 V 差分输入电阻：1 MΩ；差分输入电容≤1 pF 共模抑制比 CMRR：250MHz 下≥18dB（50X 档位） 探头线缆长度 1.5 m，探头头部小巧适合细密电路板点位测量泰克 三、关键特性 TekVPI 智能识别，示波器自动识别探头衰减、量程换算 自带一键自动调零，消除探头偏移误差 搭载带宽限制滤波器、直流偏移抑制功能 配件齐全：直针、方针、焊接探针、间距可调节测试夹 可经由示波器 USB‑GPIB 远程操控探头参数 四、典型应用 开关电源环路测试、IGBT 驱动电路、CAN/LIN 车载总线、高速差分信号线、浮地电力电子电路板调试
