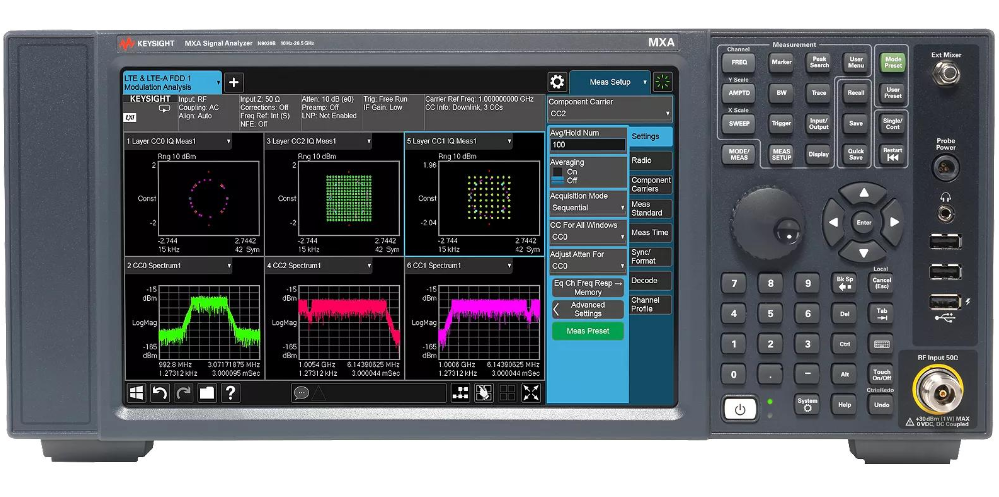

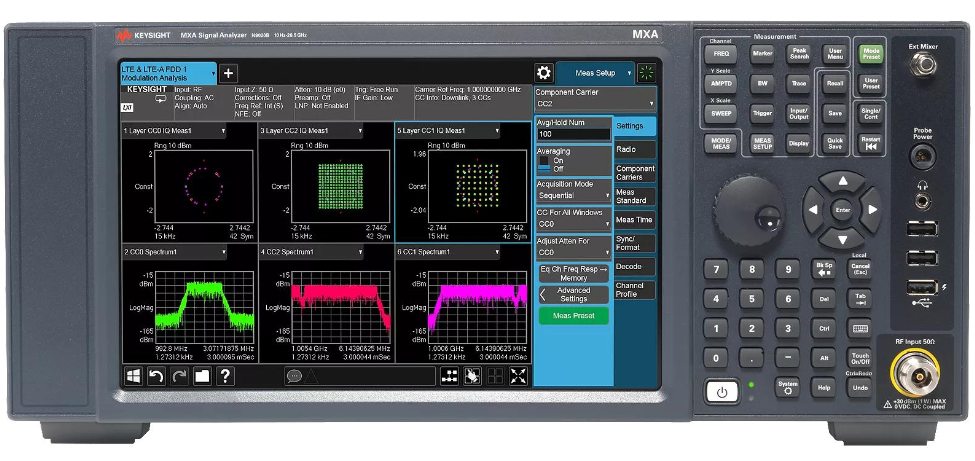

是德科技(Keysight)N9020B频谱分析仪

一、产品概述 N9020B 属于 XA3‑MXA 系列中端高性能台式信号频谱分析仪，性能介于入门 EXA 和旗舰 PXA 仪器之间，支持硬件频率、测量带宽后期升级；搭载多点触控屏幕，兼顾频谱测量、矢量信号解调、实时频谱捕获，多用于无线通信、雷达、射频元器件、车载射频硬件研发检测。 二、核心技术参数 工作频率 标配版本 10 Hz‑26.5 GHz；可选购选件：3.6GHz /8.4GHz /13.6GHz /50GHz；外接混频器最高可拓展至 1.1THz 毫米波频段 解调分析带宽 标配 25MHz，硬件升级最高可达 160MHz 实时分析带宽 射频关键指标 1GHz 处噪声底噪：‑172 dBm 1GHz、10kHz 频偏相位噪声：‑114 dBc/Hz 三阶截获点 TOI：+20 dBm，测量动态范围 116dB 最短可捕获 3.57μs 瞬态脉冲信号 屏幕与系统：14 英寸多点触控显示屏、Windows‑10 操作系统 外接接口：USB、网口、GPIB、HDMI 输出、跟踪源接口（选装） 三、关键特性 搭载硬件加速 FFT，160MHz 带宽实时频谱模式，捕捉偶发瞬态、跳频、脉冲射频信号 内置矢量信号分析 VSA，支持 5G‑NR、WiFi6、蓝牙、LTE 等通信信号解调、EVM 误差向量测试 整机参数可软件升级频率、分析带宽、相位噪声、杂散测试、EMI 检测选件 触屏 + 实体按键旋钮双操控，支持远程程控、自动化产线测试脚本 低底噪、高动态范围，适合微弱杂波、谐波、互调失真测量 四、典型应用 5G 基站终端测试、WiFi 射频模组调试、雷达脉冲信号分析、车载蓝牙‑车机射频测试、滤波器放大器元器件测试、电磁兼容摸底、高校微波科研试验
