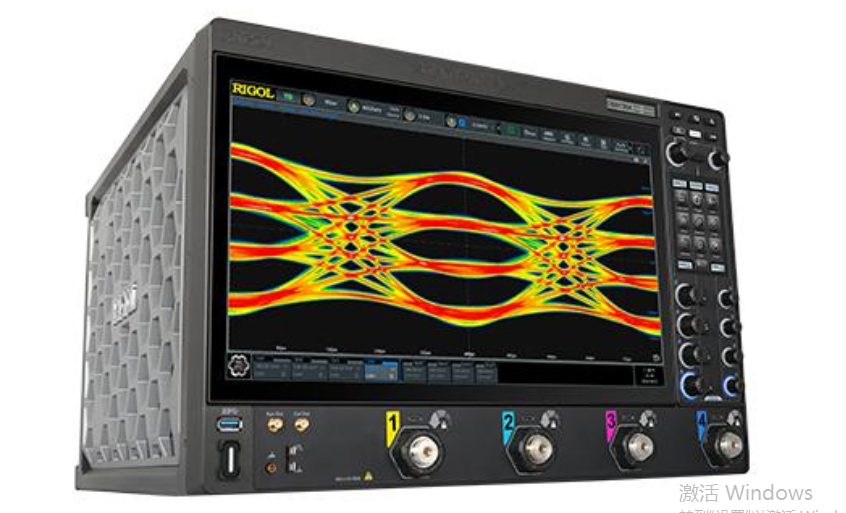

普源(RIGOL) DS81004 示波器

一、产品概述 普源 (RIGOL) DS81004 隶属于 DS80000 高端宽带示波器系列，依托 Station MAX‑II 硬件平台，10GHz 四通道台式高性能示波器，主攻高速串行总线、光模块、射频脉冲、芯片时域测试，属于国产旗舰宽带示波器产品线。 二、核心技术参数 模拟带宽：10 GHz，四路通道均可跑满带宽 实时采样速率：40 GSa/s（全部通道同步采样） 最大存储深度：500 Mpts 波形捕获速率：最高 250000 帧每秒 输入接头：2.92‑mm 射频接口，适配高频有源探头 集成功能：示波器、频谱分析仪、频率计数器、协议分析仪多合一 外部接口：LAN、USB、HDMI、10MHz 时钟输入输出 机身净重：28kg 三、关键特性 UltraVision‑III 波形处理架构，独立硬件处理每一路通道信号 可选眼图分析、抖动拆解、电源完整性测试、模板测试 支持海量波形录制回放、分段触发采集 丰富总线解码：MIPI、PCIe、CAN‑FD、1553B、以太网 LXI 局域网远程操控，适配自动化测试工位 四、典型应用 高速 PCB 调试、光收发模块检测、DDR 内存测试、雷达脉冲信号、车载高速总线、半导体芯片、射频器件时域检测
