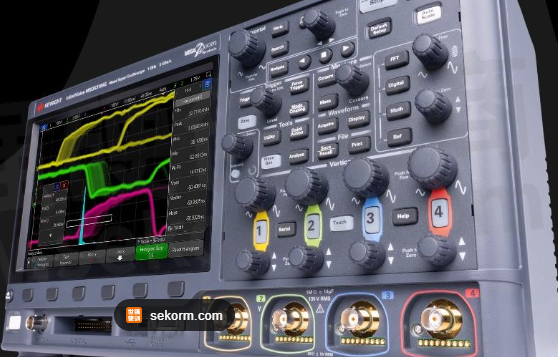

是德科技(Keysight) DSOX3104T 数字示波器

一、产品概述 DSOX3104T 为纯模拟通道台式示波器，不带原生数字逻辑通道，8.5 英寸电容触控屏幕，搭载 Zone 区域触摸触发，六合一多功能仪器，带宽后期可软件升级，适合嵌入式、电源、汽车电子、高速数字电路调试开发。 二、核心技术参数 1. 模拟带宽：**1 GHz** 2. 通道配置：4 路模拟通道（无内置数字通道） 3. 最大实时采样率：**5 GSa/s**（全通道） 4. 存储深度：**4 Mpts** 5. 波形捕获速率：**1,000,000 波形 / 秒** 6. 上升时间：≤ 450 ps 7. 显示屏：8.5 英寸电容触摸屏，手势触控 8. ADC 分辨率：8 bit，均值模式可达 12bit 9. 接口：USB、LAN，可选 GPIB 模块 10. 可选升级：20MHz 任意波形发生器、16 路数字逻辑通道、总线解码（CAN、LIN、I2C、SPI 等）、波特图测试功能 三、关键特性 ‑MegaZoom‑IV 智能存储技术，长记录深度下波形响应流畅 ‑Zone 区域触摸触发，框选屏幕即可捕捉偶发异常信号 ‑6 合 1 多功能仪器：示波器、波形发生器、电压表、计数器、频率响应分析仪、模板测试仪 ‑后期软件解锁升级，无需更换硬件 ‑触控 + 实体旋钮双操控模式 四、典型应用 高速嵌入式硬件调试、开关电源环路稳定性测试、汽车电子总线分析、1GHz 以内数字电路、电源完整性测试
