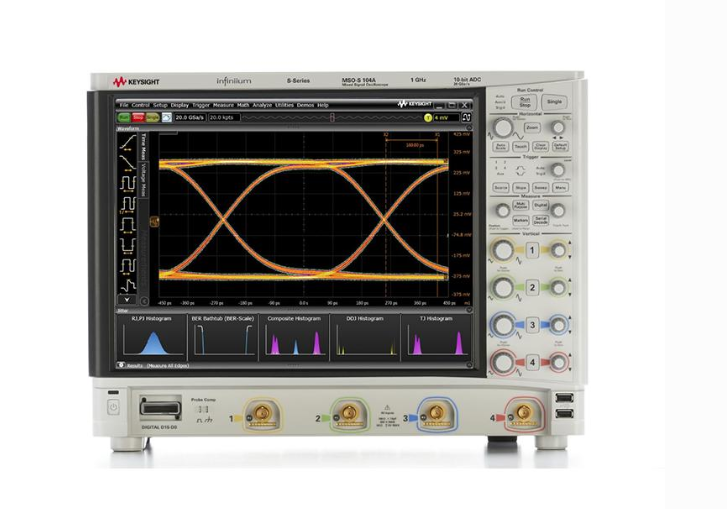

是德科技(Keysight) MSOS204A 示波器

一、产品概述 是德科技 **MSOS204A（Infiniium S‑Series）混合信号高清示波器**，高性能台式示波器，带宽 2 GHz（带宽支持后期软件升级扩容）；MSO 混合信号版本，4 路模拟通道 +**16 路逻辑数字通道**，搭载原生 10‑bit 高分辨率 ADC、低噪声前端电路，信号完整性优异；配置 15 英寸多点触控电容屏、固态硬盘。DSOS204A 为纯模拟版，不带数字通道。 二、核心技术参数 1. 模拟带宽：**2 GHz（‑3dB），可软件升级** 2. 通道配置：4 个模拟通道 + 16 路数字逻辑通道 3. 最大采样率：2 通道开启时 20 GSa/s；4 通道全开时 10 GSa/s 4. 存储深度：标配 50 Mpts / 通道；最高可升级至 800 Mpts (2 通道)/400 Mpts (4 通道)/ 通道 5. 垂直分辨率：原生 10‑bit；高分辨率模式最高可达 16‑bit，全带宽典型 ENOB 7.5‑8.1 bit 6. 上升时间：约 175 ps（10‑90%） 7. 显示屏：15‑英寸 XGA（1024×768）电容多点触控液晶屏 8. 硬盘：256 GB 固态硬盘，Windows 系统平台 9. 输入阻抗：50 Ω / 1 MΩ（14 pF）可切换 10. 程控接口：LAN、USB、DisplayPort、外接参考时钟输入；兼容 SCPI 指令 三、关键特性 ‑**10‑bit 高清 ADC 架构**，对比传统 8‑bit 示波器垂直分辨率提升 4 倍，电源纹波、小幅信号测量精度大幅提升 ‑集成 16 路数字通道，可同时观测模拟波形与多路并行数字逻辑信号，实现模拟‑数字信号时序关联调试 ‑低噪声前端电路，优异信号完整性，适合小幅度高速信号测量 ‑超长深存储无卡顿缩放，长时间串行总线波形采集，缩放浏览流畅无延迟 ‑多点触控大屏，最多 8 个波形窗口并行显示，Windows 开放系统，支持键鼠触控双操作 ‑丰富协议解码套件：I2C、SPI、CAN、LIN、以太网、USB 等总线调试 ‑带宽软件升级，无需更换主机硬件，后期付费解锁更高带宽，保护设备投资 四、典型应用 高速数字硬件电路调试；电源纹波、开关电源瞬态测试；嵌入式、MCU、FPGA 模拟 + 数字时序同步分析；汽车电子总线开发；2Gbps 级别串行总线信号完整性测试；高校、工业研发实验室高精度信号采集测试
