泰克(Tektronix) DSA70804B 数字采样示波器

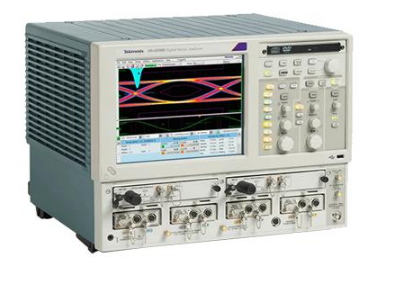

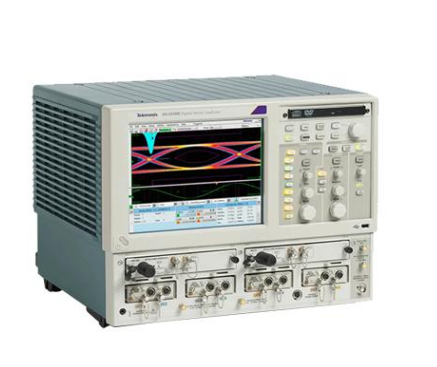

一、型号释义 DSA：Digital Serial Analyzer 高速串行专用分析仪 70804：70000 系列、8GHz 带宽、4 模拟通道 B：B 代早期硬件版本，升级款为 DSA70804C 二、核心硬件参数 带宽：4 通道 8GHz，上升时间 49ps，TekConnect 探头接口 采样率：4 通道同步 25GS/s，单通道最高 25GS/s 标配存储：62.5Mpts / 通道，可选 XL 长存储扩容 DPX 荧光波形捕获，每秒数十万帧，捕捉抖动、偶发毛刺 时基精度 ±1.5ppm，触发抖动＜250fs RMS 三、DSA 机型专属优势（对比同带宽 DPO） 出厂预装全套串行测试软件：DPOJET 抖动分解、硬件时钟恢复、标准眼图模板 MTH，无需额外选配；前端低噪声放大器，差分高速信号测量精度更高。 四、DSA70804B vs DSA70804C 关键差异 光驱区分（肉眼最直观） DSA70804B 正面屏幕下方带有 DVD 光驱；C 版本取消光驱，更换固态硬盘。 存储配置 B 标配 62.5Mpts；C 升级至 100Mpts 标配，读写速度更快。 内部硬件 B 为老式工控主板、机械硬盘；C 更新主板、固态、优化散热与触控响应。 软件功能 C 版优化远程程控、数据导出、眼图算法；B 基础功能齐全，无后期新增软件特性。 通用配件 两者探头、风罩、输入接口、机架配件完全互通。 五、外观说明 整机灰白台式机箱，12.1 寸触控屏，左上角标注型号 DSA70804B；正面 4 路 TekConnect 射频输入通道，右侧实体调节旋钮组；前置光驱是 B 版本标志性外观，整机尺寸外形和 C 版完全一致。
