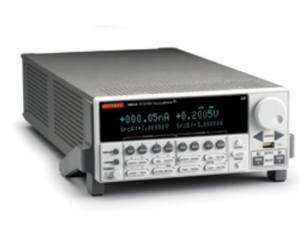

吉时利(Keithley) 2601B 数字源表

一、基础信息 品牌沿革：Keithley 吉时利，后被 Tektronix 泰克收购 产品状态：市面广泛流通，B 系列系统源测量单元（SMU），2601A 升级迭代型号，支持校准维护 设备定位：台式单通道数字源表，集成四象限电压源、电流源、电压表、电流表、欧姆表，搭载 TSP 内置测试脚本处理器，主打半导体、光电器件自动化 I-V 测试，适合产线与实验室系统集成 整机形态：台式整机，支持面板手动操作，可通过 TSP-Link 多机并联拓展通道，适配自动化 ATE 测试系统 供电规格：100~240V 交流自适应供电 二、核心规格参数 显示分辨率：6.5 位 通道配置：单独立 SMU 通道 直流最大输出功率：40W 输出范围：±40V / ±1A；脉冲峰值功率 200W 电压量程：100mV ~ ±40V 电流量程：100fA ~ ±1A 工作模式：四象限源 / 阱输出 测量模式：2 线、4 线远程感应测量 采集速率：高速数字化采集，内置 TSP 脚本运算 通讯接口：LAN (LXI)、GPIB、RS232、TSP-Link 同步触发、前置 USB 存储口 三、核心性能参数 四象限双向工作，既能输出激励，也可吸收电流充当电子负载，完整扫描器件 I-V 特性曲线 内置 TSP 测试脚本引擎，测试程序运行于仪器本地，大幅提升自动化测试吞吐量 具备 Contact Check 接触检测功能，自动识别测试线缆虚接，避免无效测试数据 可编程电压、电流双重限值，有效保护 LED、VCSEL、分立半导体等被测器件 内置数字滤波，抑制电磁噪声，兼顾微弱漏电流与稳态大功率测试 支持连续直流扫描、脉冲测试模式，捕捉器件瞬态电学特性 支持前后端子切换，适配桌面研发与机柜自动化集成 四、内置标准测量功能 直流电压、直流电流、电阻测量 电压扫描、电流扫描，生成器件 I-V 特性曲线 连续数据记录、超限报警、测量数据统计运算 四线制精密电阻测量，消除引线电阻误差 本地脚本存储运行，支持 SCPI 远程程控，实现大批量自动化分选测试 五、硬件接口与操控 前面板：数字显示屏、功能按键、调节旋钮、SOURCE/MEAS 测量端子、前置 USB 接口 背板：电源输入、LAN 网口、GPIB、RS232、TSP-Link 拓展接口、后置测量端子、数字触发 操控方式：面板本地按键操作，GPIB/LAN 远程程控 机箱规格：标准台式机箱，支持 19 英寸机柜上架 六、典型应用场景 LED、VCSEL、激光二极管光电 LIV 特性测试 MOSFET、晶体管等分立半导体器件电学表征 光伏电池、传感器 I-V 曲线测试 无源元器件导通电阻、可靠性测试 半导体工厂、光电子产线自动化并行测试平台
