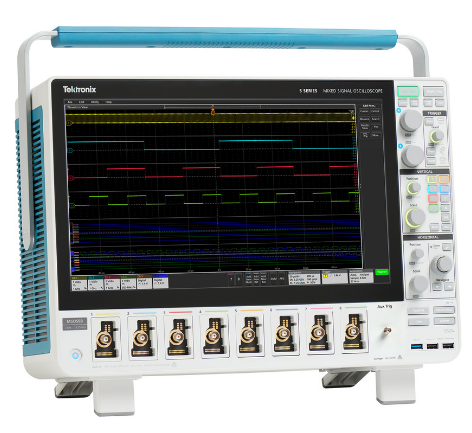

泰克(Tektronix) MSO54B 混合信号示波器

一、产品概述 MSO54B 属于泰克 5 系列 B 代高端混合信号示波器，是 MSO54 升级款，搭载新一代处理器与 FlexChannel 柔性通道架构。单通道可自由切换模拟波形采集或 8 路数字逻辑输入，支持时域波形 + 频谱同步观测；带宽支持软件授权升级，优化了协议解码速度、数据传输性能，面向高速嵌入式硬件、电源完整性、功率电子、汽车电子、硅光芯片多路信号同步测试，广泛用于高端研发实验室。 二、核心技术参数 ✅ 带宽规格：350MHz / 500MHz / 1GHz / 2GHz（软件选件升级，无需更换硬件） ✅ 通道配置：4 路 FlexChannel 柔性通道；搭配 TLP058 逻辑探头，最多拓展 32 路数字逻辑通道 ✅ 实时采样率：6.25 GS/s（全部通道同步开启） ✅ 存储深度：标配 62.5 Mpts；可选升级 125M/250M/500Mpts 超大存储 ✅ 垂直 ADC：原生 12bit，高分辨率模式最高可达 16bit ✅ 波形捕获率：＞500,000 波形 / 秒 ✅ 显示屏：15.6 英寸 1920×1080 电容多点触控高清屏 ✅ 标配功能：4 位 DVM、8 位频率计数器、高级触发、波形搜索、FFT 频谱分析 ✅ 可选模块：最高 100MHz 任意函数发生器 AFG；多总线协议解码（I2C/SPI/UART/CAN/LIN/Ethernet/USB）、同步频谱视图 ✅ 通讯接口：千兆 LAN、USB3.0、HDMI、DP，支持 SCPI 远程程控、网页 e*Scope 访问 ✅ 外形尺寸：439 × 233 × 206 mm；整机净重约 6.7kg 三、关键特性 B 代全新硬件平台，界面响应、串行协议解码、波形上传速度显著优于初代 MSO54 FlexChannel 柔性通道，灵活分配模拟 / 数字通道资源，一台设备兼顾模拟调试与逻辑时序分析 原生 12bit 高分辨率 ADC，精准捕捉电源纹波、微弱噪声等小幅信号 时域 + 频域同屏显示，同步观测波形与频谱噪声，简化 EMI、电源完整性测试 超大高清触控屏，手势缩放操作，支持多窗口波形并行观测 带宽软件升级，后期研发带宽需求提升仅需激活授权，无需更换设备 兼容 TekVPI 全系列探头（差分探头、电流探头、高压隔离探头） ⚠️型号区分：MSO54B（4 通道）、MSO56B（6 通道）、MSO58B（8 通道）；前代机型 MSO54 已停产。 四、典型应用 DC-DC 开关电源、逆变器功率器件测试；FPGA 高速嵌入式系统时序调试；汽车电子 CAN/LIN 车载总线测试；高速接口信号完整性验证；硅光、光电集成芯片测试；传感器阵列信号采集；科研实验室硬件研发验证。
