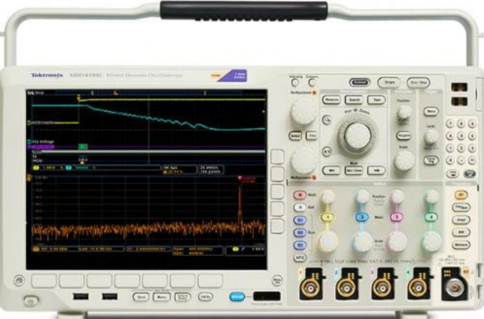

泰克(Tektronix) MSO46 混合信号示波器

一、产品概述 MSO46 属于泰克初代 4 系列中端台式混合信号示波器，搭载 FlexChannel 柔性通道技术，单通道可灵活切换模拟波形采集或 8 路数字逻辑输入。整机配备 6 路柔性通道，搭配 TLP058 逻辑探头最多拓展 48 路数字通道；支持时域波形与频谱同步观测，带宽支持软件授权升级。非常适合三相功率电路、多路嵌入式硬件、汽车电子多路信号同步调试，广泛应用于工业研发实验室。 ⚠️备注：升级替代型号为 MSO46B（4 系列 B 代）。 二、核心技术参数 ✅ 带宽规格：200MHz / 350MHz / 500MHz / 1GHz / 1.5GHz（软件选件升级，无需更换硬件） ✅ 通道配置：6 路 FlexChannel 柔性通道；搭配 TLP058 逻辑探头，最大拓展 48 路数字逻辑通道 ✅ 实时采样率：最高 6.25 GS/s（全部通道同步开启） ✅ 存储深度：标配 31.25 Mpts；可选升级至 62.5 Mpts ✅ 垂直 ADC：原生 12bit，高分辨率模式最高可达 16bit ✅ 波形捕获率：＞500,000 波形 / 秒 ✅ 显示屏：13.3 英寸 1920×1080 电容多点触控高清屏 ✅ 标配功能：4 位 DVM 数字电压表、8 位频率计数器、高级触发、波形搜索、FFT 频谱分析 ✅ 可选模块：50MHz 任意函数发生器 AFG；多总线协议解码（I2C/SPI/UART/CAN/LIN/Ethernet）、同步频谱视图、电力电子功率分析套件 ✅ 通讯接口：千兆 LAN、USB3.0、HDMI、USB Device，支持 SCPI 远程程控、网页 e*Scope 访问 ✅ 整机重量：约 7.6kg 三、关键特性 FlexChannel 柔性通道，单通道自由切换模拟信号或 8 路数字逻辑，灵活调配通道资源 6 通道模拟输入，完美适配三相逆变器、BLDC 电机驱动、多路电源系统同步测试 原生 12bit 高分辨率 ADC，适合电源纹波、微弱噪声小幅信号高精度测量 时域 + 频域同屏显示，同时观测波形与频谱噪声，简化 EMI、电源完整性调试 高清触控屏搭配实体旋钮，手势操作便捷，支持多窗口波形同时观测 带宽软件升级，后期测量带宽需求提升，仅激活授权，无需更换整机 兼容 TekVPI 全系列探头（差分探头、电流探头、高压隔离探头） ⚠️型号区分：MSO46（初代 4 系列）；MSO46B（B 代升级版，运算速度更快）；同系列 MSO44=4 通道机型。 四、典型应用 三相逆变器、电机驱动功率电路测试；多路 DC-DC 开关电源系统调试；FPGA、MCU 嵌入式多路时序验证；汽车 CAN/LIN 车载总线测试；高速接口信号完整性验证；传感器阵列信号采集；高校电力电子、硬件研发实验。
