吉时利(Keithley) 2425 数字源表

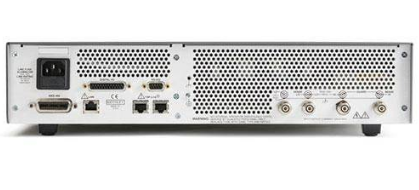

一、基础信息 品牌沿革：Keithley 吉时利，后被 Tektronix 泰克收购 产品状态：市面持续流通，100W 中功率源测量单元（SMU），支持校准维护 设备定位：独立台式单通道数字源表，集成四象限电压 / 电流源与精密测量电路，一台设备兼具电压源、电流源、电压表、电流表、欧姆表功能，兼顾高电压与大电流测试需求，用于中功率器件 I-V 特性表征 整机形态：台式整机，支持本地面板操作，可接入自动化 ATE 测试系统 供电规格：100~240V 交流自适应供电 二、核心规格参数 显示分辨率：5.5 位 最大输出功率：100W 输出规格：±21V/3.15A（60W）；±105V/1.05A（100W） 电压量程：±200mV ~ ±105V 电流量程：±10pA ~ ±3.15A 基础测量精度：0.012% 工作模式：四象限源 / 阱输出 测量模式：2 线、4 线远程感应测量 采集速率：4.5 位模式最高 1700 读数 / 秒 通讯接口：GPIB、RS232、Trigger Link 触发接口 三、核心性能参数 四象限工作模式，既可输出激励信号，也可吸收电流充当电子负载，完整采集功率器件 I-V 特性 支持可编程电压、电流限值，有效保护功率 MOS、LED、电源模块等被测器件 内置数字滤波功能，抑制环境噪声，兼顾大电流驱动与微弱漏电流测量 支持连续扫描、脉冲测试模式，捕捉器件瞬态电学特性 输入端具备功率过载防护，适合长时间可靠性测试 支持前后端子切换，适配桌面研发测试与机柜自动化集成 四、内置标准测量功能 直流电压、直流电流、电阻测量 电压扫描、电流扫描，生成器件 I-V 特性曲线 连续数据记录、超限报警、测量数据统计运算 四线制精密电阻测量，消除引线电阻引入误差 参数配置本地存储，支持远程程控执行自动化测试序列 五、硬件接口与操控 前面板：数字显示屏、功能操作按键、SOURCE/MEAS 测量香蕉端子 背板：电源输入、GPIB 通讯接口、RS232 接口、数字触发接口、后置测量端子 操控方式：面板本地按键操作，GPIB/RS232 远程程控 机箱尺寸：89mm×213mm×370mm，支持 19 英寸标准机柜上架 六、典型应用场景 大功率 LED、激光二极管光电特性测试 DC-DC 电源模块、功率 MOSFET 电学特性验证 太阳能电池、光伏组件 I-V 曲线、转换效率测试 继电器、连接器导通电阻、负载特性测试 中小型功率半导体、有源器件研发与产线测试
